Tủ mạng treo tường: Loại, hướng dẫn lựa chọn và so sánh

Các loại và đặc điểm chung

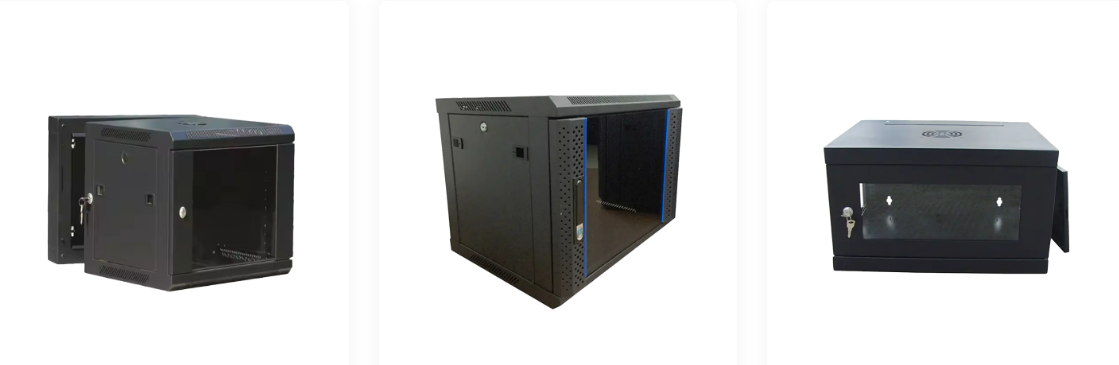

Tủ mạng gắn tường thường được phân loại theo cấu hình cửa và độ sâu vỏ, cả hai yếu tố này đều ảnh hưởng đến khả năng tiếp cận thiết bị, thông gió và lượng dây cáp mà tủ có thể chứa. Việc chọn đúng loại phụ thuộc vào tần suất truy cập vào tủ và số lượng thiết bị cần chứa.

Chất liệu cửa là một đặc điểm khác biệt khác, với cửa kính cường lực thường được sử dụng khi việc giám sát trực quan đèn trạng thái thiết bị rất hữu ích và cửa kim loại đặc hoặc đục lỗ được sử dụng khi luồng không khí hoặc an ninh vật lý được ưu tiên cao hơn. Độ sâu của tủ cũng thay đổi đáng kể, vì tủ có độ sâu nông phù hợp với công tắc và bảng vá lỗi trong khi cần có tủ sâu hơn để chứa máy chủ, bộ lưu điện hoặc thiết bị có hệ thống cáp phía sau và nguồn điện kéo dài ra phía sau.

Cấu trúc và nguyên tắc làm việc

Tủ mạng gắn tường hoạt động bằng cách kết hợp khung thép hoặc nhôm cố định, ray lắp 19 inch tiêu chuẩn và vỏ có thể khóa để giữ thiết bị mạng chắc chắn ở độ cao cố định so với sàn, đồng thời quản lý luồng không khí và định tuyến cáp trong một không gian hạn chế. Các thành phần cấu trúc được thiết kế để hoạt động cùng nhau sao cho thiết bị luôn ngăn nắp, được làm mát và được bảo vệ ngay cả trong một không gian vỏ tương đối nhỏ.

Công suất tủ thường được mô tả bằng đơn vị giá đỡ hoặc U, với kích thước giá treo tường phổ biến từ khoảng 4U cho các lắp đặt rất nhỏ gọn lên đến 15U trở lên cho các tủ hỗ trợ một số thiết bị hoạt động và bảng vá lỗi. Vì tủ treo tường có thể tích bên trong nhỏ hơn so với giá đỡ đặt trên sàn nên việc quản lý nhiệt là yếu tố thiết kế quan trọng hơn cần được cân nhắc, đó là lý do tại sao các lỗ thông gió, thiết bị lắp quạt và độ sâu của tủ đều cần phải phù hợp với tải nhiệt dự kiến ​​của thiết bị trước khi lắp đặt.

Kịch bản ứng dụng và tiêu chí lựa chọn

Tủ mạng treo tường được áp dụng tại các văn phòng doanh nghiệp, trung tâm giao thông công cộng, cơ sở thương mại, điểm phân phối mạng và tủ mạng dân dụng, với việc lựa chọn chủ yếu dựa trên số lượng và loại thiết bị cần đặt, không gian tường sẵn có và tần suất truy cập vào tủ. Việc sử dụng đúng các yếu tố này ở giai đoạn thông số kỹ thuật sẽ tránh được các vấn đề sau này như làm mát không đủ hoặc không đủ không gian quản lý cáp.

Công suất U thường là điểm khởi đầu để lựa chọn, vì nó trực tiếp xác định số lượng công tắc, bảng vá lỗi và các thiết bị gắn trên giá khác mà tủ có thể chứa, đồng thời vẫn còn chỗ cho việc mở rộng trong tương lai. Biểu đồ dạng đường bên dưới minh họa một mẫu chung, tiêu biểu về mức độ liên quan của công suất tủ yêu cầu với độ phức tạp của mạng khi số lượng thiết bị được kết nối trong một địa điểm tăng lên. Đây là bối cảnh hữu ích khi xác định phạm vi tủ treo tường để lắp đặt mới hoặc mở rộng.

Trước khi xem lại biểu đồ, hãy lưu ý rằng nhu cầu công suất thực tế thay đổi tùy theo thiết kế cơ sở, loại thiết bị và dự phòng theo kế hoạch, vì vậy đường biểu thị mô hình quy hoạch chung chứ không phải là một công thức cố định. Trục hoành thể hiện số lượng thiết bị mạng được kết nối ngày càng tăng tại một địa điểm, từ văn phòng chi nhánh nhỏ đến tầng văn phòng phân tán lớn hơn, trong khi trục tung thể hiện xu hướng chung về công suất tủ U được đề xuất khi số lượng thiết bị đó tăng lên. Dòng này minh họa lý do tại sao các địa điểm rất nhỏ thường có thể được phục vụ bằng tủ nhỏ gọn, trong khi các địa điểm có nhu cầu kết nối dày đặc hơn thường yêu cầu tăng công suất trước khi tủ trở nên đầy đủ.

Xu hướng đi lên của đường phản ánh mối quan hệ chung giữa mật độ thiết bị và nhu cầu công suất tủ, nhưng đường cong không tuyến tính hoàn hảo vì công suất đề xuất có xu hướng tăng nhanh phần nào khi địa điểm chuyển từ lắp đặt chi nhánh nhỏ sang sàn văn phòng cỡ trung dày đặc hơn. Điều này là do các trang web dày đặc hơn thường không chỉ bổ sung thêm nhiều công tắc mà còn bổ sung thêm nhiều bảng vá lỗi, phụ kiện quản lý cáp và đôi khi là các bộ lưu điện nhỏ, tất cả đều tiêu thụ dung lượng U nhanh hơn so với chỉ riêng số lượng thiết bị gợi ý. Một văn phòng chi nhánh nhỏ với một số máy trạm thường có thể được phục vụ thoải mái bằng tủ 6U đến 9U nhỏ gọn, trong khi một văn phòng cỡ trung với nhiều thiết bị được kết nối hơn và nhiều bảng vá lỗi thường được hưởng lợi từ việc nâng cấp lên cấu hình 12U đến 15U hoặc lớn hơn. Lập kế hoạch cho sự phát triển trong thời gian ngắn là lý do thực tế để chọn một tủ có dung lượng U dự phòng thay vì định cỡ chính xác theo số lượng thiết bị hiện tại, vì việc trang bị thêm một tủ lớn hơn sau này sẽ gây rắc rối hơn so với việc lắp đặt đủ công suất ngay từ đầu. Cũng cần tính đến không gian chữ U được tiêu thụ bởi các phụ kiện quản lý cáp và bất kỳ bộ quạt nào theo kế hoạch, vì những điều này làm giảm công suất hiệu dụng sẵn có cho thiết bị đang hoạt động. Các địa điểm dự đoán sẽ mở rộng nhanh chóng, chẳng hạn như các dự án phát triển thương mại mới hoặc văn phòng doanh nghiệp đang phát triển, thường được phục vụ tốt hơn bằng cách lập kế hoạch ở cấp cao hơn trong phạm vi được đề xuất trong xu hướng này. Kiểu thảo luận về lập kế hoạch công suất này là một trong những cuộc thảo luận phổ biến nhất giữa các nhà tích hợp CNTT và nhà sản xuất hoặc nhà cung cấp tủ mạng treo tường trong giai đoạn đặc tả của dự án.

So sánh chi tiết tủ treo tường và tủ đứng sàn

Tủ mạng treo tường và đặt trên sàn phục vụ cùng một mục đích chung là chứa và bảo vệ thiết bị gắn trên giá, nhưng chúng khác nhau đáng kể về công suất, diện tích và sự phù hợp với các loại địa điểm khác nhau. Hiểu được những khác biệt này sẽ giúp người mua tránh chỉ định một chiếc tủ đứng có kích thước thấp hoặc một bộ giá treo tường quá khổ cho một địa điểm nhất định.

Ngoài loại tủ tổng thể, hiệu suất làm mát trên các cấu hình cửa và thông gió khác nhau là một yếu tố khác đáng để so sánh trực tiếp vì nó ảnh hưởng đến độ tin cậy của thiết bị trong không gian kín. Bản đồ nhiệt bên dưới trình bày so sánh chung, mang tính minh họa về hiệu suất luồng không khí tương đối trên ba loại cửa phổ biến và ba cấu hình thông gió, dựa trên các nguyên tắc kỹ thuật chung thay vì tập dữ liệu thử nghiệm cụ thể.

Trước khi xem xét bản đồ nhiệt, cần lưu ý rằng hiệu suất nhiệt thực tế phụ thuộc vào lượng nhiệt tỏa ra của thiết bị, nhiệt độ môi trường trong phòng và điều kiện lắp đặt, do đó, lưới bên dưới phải được đọc dưới dạng so sánh tương đối chung thay vì thông số làm mát được đảm bảo cho bất kỳ lắp đặt cụ thể nào. Lưới so sánh các cửa kim loại nguyên khối, cửa kim loại đục lỗ và cửa kính cường lực thông qua hệ thống thông gió thụ động, thông gió hỗ trợ một quạt và thông gió hỗ trợ quạt kép, với màu tối hơn thể hiện hiệu suất luồng không khí tương đối mạnh hơn trong sự kết hợp đó.

Mẫu chung thể hiện trong lưới là cửa kim loại đục lỗ luôn mang lại hiệu suất luồng khí tương đối mạnh nhất trên cả ba cấu hình thông gió, vì mẫu đục lỗ cho phép trao đổi không khí thụ động liên tục ngay cả trước khi thêm bất kỳ quạt nào. Cửa kim loại nguyên khối và cửa kính cường lực cho thấy hiệu suất tương đối tương tự nhau, vì cả hai đều hạn chế luồng không khí thụ động vào bất kỳ lỗ thông hơi chuyên dụng nào được tích hợp vào khung tủ thay vì chính cửa. Việc chuyển từ hệ thống thông gió thụ động sang một quạt duy nhất sẽ tạo ra sự cải thiện rõ rệt trên mọi loại cửa, phản ánh lượng luồng khí chủ động góp phần so với việc chỉ dựa vào đối lưu tự nhiên trong tủ treo tường kín. Việc thêm quạt thứ hai sẽ mang lại cải tiến hơn nữa nhưng tương đối nhỏ hơn, cho thấy hiệu suất giảm dần khi luồng không khí không còn là yếu tố hạn chế chính và bản thân tải nhiệt trở thành biến số phù hợp hơn. Đối với các tủ chứa thiết bị có công suất tỏa nhiệt cao hơn, chẳng hạn như nhiều công tắc hoạt động hoặc một UPS nhỏ, việc ghép nối một cửa đục lỗ với ít nhất một quạt hỗ trợ là điểm khởi đầu chung hợp lý dựa trên sự so sánh này. Đối với các hệ thống lắp đặt có nhiệt lượng tỏa ra thấp hơn, chẳng hạn như bảng vá lỗi nhỏ và một công tắc đơn, thông gió thụ động bằng cửa cứng hoặc cửa kính thường là đủ, đó là lý do tại sao nên chọn loại cửa cùng với tải trọng thiết bị dự kiến ​​thay vì chỉ theo sở thích thẩm mỹ. So sánh luồng không khí và loại cửa này là điểm thảo luận thực tế khi làm việc với nhà sản xuất tủ mạng treo tường để hoàn thiện thông số kỹ thuật cho hệ thống lắp đặt nhạy cảm với nhiệt. Nhiệt độ môi trường xung quanh phòng và vị trí đặt tủ, chẳng hạn như vị trí gần với ánh nắng trực tiếp hoặc các nguồn nhiệt khác, cũng phải được tính đến cùng với cấu hình cửa và quạt.

Xu hướng ngành trên các phân khúc ứng dụng

Nhu cầu về tủ mạng gắn tường đã mở rộng ra ngoài mục đích sử dụng văn phòng doanh nghiệp truyền thống khi nhiều lĩnh vực áp dụng kho lưu trữ thiết bị có cấu trúc, khép kín cho cơ sở hạ tầng mạng và sạc. Biểu đồ cột được nhóm bên dưới trình bày so sánh chung, mang tính minh họa về mức tăng trưởng nhu cầu tương đối trên bốn phân khúc ứng dụng trong khoảng thời gian nhiều năm gần đây, dựa trên quan sát chung của ngành thay vì dữ liệu đo lường cụ thể.

Trước khi xem xét biểu đồ, nên xem biểu đồ này như một minh họa định hướng chung thay vì một số liệu thống kê chính xác, vì mô hình tăng trưởng thay đổi đáng kể theo khu vực và phân khúc thị trường. Bốn phân khúc được so sánh: văn phòng doanh nghiệp, trung tâm giao thông công cộng, cơ sở thương mại và bán lẻ và khu dân cư, mỗi phân khúc được hiển thị bằng hai cột được nhóm lại đại diện cho chỉ báo nhu cầu tương đối tại thời điểm trước đó và thời điểm gần đây hơn.

Phân khúc văn phòng doanh nghiệp cho thấy chỉ số nhu cầu tổng thể cao nhất trong cả hai giai đoạn, phù hợp với vị trí là ứng dụng cốt lõi truyền thống cho tủ mạng treo tường, mặc dù mức tăng trưởng tương đối giữa các giai đoạn là vừa phải hơn so với ba phân khúc còn lại. Các trung tâm giao thông công cộng cho thấy một trong những mức tăng tương đối lớn hơn giữa giai đoạn trước và giai đoạn gần đây, phù hợp với việc đầu tư cơ sở hạ tầng rộng hơn vào kết nối cấp nhà ga, hệ thống thông tin hành khách và mạng lưới giám sát yêu cầu các thiết bị phân tán, tiết kiệm không gian. Các cơ sở thương mại và bán lẻ cho thấy mô hình tăng trưởng tương tự, phản ánh việc tăng cường áp dụng các hệ thống điểm bán hàng nối mạng, kết nối trong cửa hàng và thiết bị an ninh được hưởng lợi từ một không gian nhỏ gọn, gắn trên tường thay vì phòng thiết bị chuyên dụng. Phân khúc dân cư bắt đầu từ cơ sở nhỏ nhất trong bốn phân khúc nhưng cho thấy mức tăng có ý nghĩa tương ứng, phù hợp với độ phức tạp của mạng gia đình ngày càng tăng khi nhiều hộ gia đình áp dụng nhiều thiết bị kết nối, hệ thống nhà thông minh và thiết lập văn phòng tại nhà được hưởng lợi từ hệ thống cáp khép kín, có tổ chức. Kết hợp lại với nhau, mô hình này cho thấy rằng mặc dù văn phòng doanh nghiệp vẫn là phân khúc ứng dụng lớn nhất về mặt tuyệt đối, nhưng tốc độ tăng trưởng tương đối nhanh nhất đang diễn ra ở các phân khúc vận tải, thương mại và dân cư, mở rộng phạm vi môi trường nơi chỉ định tủ treo tường. Sự đa dạng hóa này là một lý do khiến các nhà sản xuất ngày càng cung cấp các tùy chọn cấu hình OEM và ODM, vì khách hàng vận chuyển, thương mại và dân cư thường có các yêu cầu khác nhau về kiểu cửa, loại khóa và tính thẩm mỹ của tủ so với việc lắp đặt văn phòng doanh nghiệp tiêu chuẩn. Đối với các công ty phục vụ nhiều phân khúc, xu hướng này cũng hướng tới giá trị của dòng sản phẩm linh hoạt có thể được cấu hình cho các tình huống khác nhau thay vì thiết kế tủ cố định duy nhất.

Cách tiếp cận linh hoạt, theo kịch bản này là trọng tâm trong cách các nhà sản xuất mới hơn định vị dòng sản phẩm tủ treo tường của họ. Công ty TNHH Công nghệ Truyền thông Ninh Ba Cixi, được thành lập vào tháng 2 năm 2024 và có trụ sở tại Thành phố Ninh Ba, Tỉnh Chiết Giang, tập trung vào thiết kế, nghiên cứu và phát triển, sản xuất và kinh doanh tủ mạng và tủ sạc, cung cấp các giải pháp toàn diện cho cơ sở hạ tầng thiết bị truyền thông. Là nhà sản xuất tủ mạng treo tường OEM chuyên nghiệp và công ty tủ mạng treo tường ODM, doanh nghiệp này hoạt động với đội ngũ thiết kế nội bộ để hỗ trợ nhu cầu cấu hình trên các trung tâm dữ liệu mạng, văn phòng doanh nghiệp, trung tâm giao thông công cộng, cơ sở thương mại và nhà ở cá nhân, phản ánh phạm vi mở rộng tương tự của các phân khúc ứng dụng được mô tả ở trên. Công ty nhấn mạnh sự an toàn của sản phẩm cùng với việc tiếp tục tập trung vào tính thông minh và tính dễ vận hành như một phần trong phương pháp phát triển sản phẩm của mình.

Hướng dẫn bảo trì để vận hành đáng tin cậy lâu dài

Kiểm tra định kỳ giúp tủ mạng treo tường hoạt động đáng tin cậy, đặc biệt là về quản lý nhiệt, tính toàn vẹn của việc cố định tường và tổ chức cáp, tất cả đều có thể xuống cấp dần nếu không được kiểm tra sau nhiều năm sử dụng liên tục.

1. Kiểm tra định kỳ các giá treo tường và ốc vít để đảm bảo chúng vẫn an toàn, đặc biệt là trong các tủ chứa tải thiết bị nặng hơn.
2. Thường xuyên làm sạch các lỗ thông gió và bộ lọc quạt để tránh bụi tích tụ làm hạn chế luồng không khí và làm tăng nhiệt độ bên trong.
3. Kiểm tra hoạt động của quạt, nếu được lắp, để xác nhận chức năng tiếp tục hoạt động, vì quạt bị hỏng có thể không được phát hiện cho đến khi xuất hiện các vấn đề liên quan đến nhiệt độ.
4. Định kỳ xem xét định tuyến quản lý cáp để tránh tình trạng quá tải, điều này có thể hạn chế luồng không khí và khiến việc di chuyển, thêm hoặc thay đổi trong tương lai trở nên khó khăn hơn.
5. Xác nhận khóa cửa và bản lề vẫn ở tình trạng hoạt động tốt để duy trì kiểm soát truy cập vật lý như dự kiến.
6. Theo dõi nhiệt độ bên trong tủ nếu có thể, đặc biệt là trong các tủ có hệ thống thông gió thụ động hạn chế, để sớm phát hiện các vấn đề về nhiệt.

Việc lưu giữ nhật ký bảo trì đơn giản cho các tủ trên danh mục địa điểm phân tán, đặc biệt đối với các trung tâm vận chuyển và triển khai thương mại ở nhiều địa điểm, giúp dễ dàng lập kế hoạch thay thế quạt chủ động hoặc điều chỉnh lại khung đỡ trước khi lỗi ảnh hưởng đến thời gian hoạt động của mạng. Do tủ treo tường thường được lắp đặt ở những không gian ít được ghé thăm hơn so với phòng máy chủ trung tâm nên việc thiết lập quy trình kiểm tra theo lịch thường hiệu quả hơn việc chỉ dựa vào cảnh báo của thiết bị để đánh dấu sự cố đang phát triển.
